音叉物位開關

一、概述
  ZHYC300型音叉物位開關測量原理是通過電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。ZHYC300系列音叉物位開關可以對料罐的高低液、物位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。
  音叉物位開關實用簡單、運行可靠、適應性強基本上是免維護的，音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有三種輸出方式（直流24V、交流110V和交流220V）和多種輸出方式（直流電流輸出型、繼電器接點輸出型、直流電壓輸出型）。所有類型均有高或低故障報警模擬和可選擇的儀表開關靈敏度。
二、技術參數
•介質溫度范圍：-20℃～220℃
•環境溫度：-20℃～80℃
•環境濕度：≤95%RH
•被測介質：液體、粉末或顆粒狀固體
•被測介質密度：固體≥0.1g/cm³；液體≥0.7g/cm³；
•被測固體顆粒尺寸：≤10mm
•最大液體粘度：＜1000mm²/s
•被測介質安息角：≥200
•壓力范圍：≤1MPa
•殼體材料：壓鑄鋁合金
•叉體材料：1Cr18Ni9Ti
•叉體長度：短叉體-50mm；標準型長叉體-128mm；加長型長叉體-128~1600mm
不同介質對于選擇叉體的推薦：

工況	推薦叉體
低粘度液體，如水溶液	短叉體，長叉體均可
高粘度液體	短叉體
超低密度液體	短叉體
固體顆粒物料	長叉體
強烈振動場合	短叉體

•防爆等級：ExdIIBT4;ExdIICT6
•外殼防護等級：IP65
•連接方式：G1"、1"NPT螺紋；法蘭:DN40 PN1.6以上（用戶選定）
•電氣參數：
①供電電壓：DC24V;AC220V 50HZ
②輸出信號：繼電器輸出：8A  220V AC
                     直流電壓輸出：0或5V
                     直流電流輸出：0或10mA
③ 電源功耗：≤2W
•   音叉振動頻率：300±50HZ
•   環境振動等級：V.L.4加速度不大于1g
•   開關信號動作時間：1~60S
三、音叉物位開關選型：

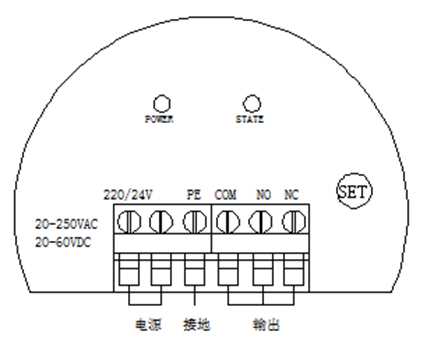

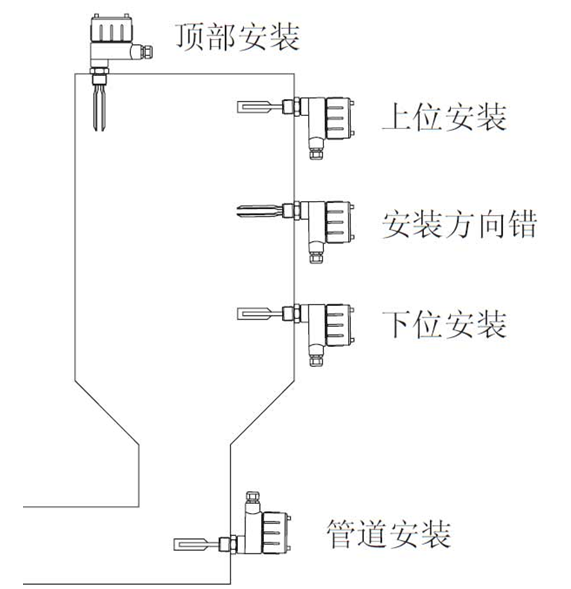

四、電氣接線圖： 五、音叉物位開關安裝方法

1、頂部安裝：振動棒垂直向下，可安裝在頂部 (遠離進料口)的任何位置。
2、橫向安裝：振動棒向下傾斜15~20度，以減少物料的沖擊及掛料現象的發生。
3、橫向安裝：振動棒向下傾斜15~20度，料位開關上方有擋板(長度約250mm，寬度約為200mm)可防止物料在料位開關周圍的不當堆積，并可降低物料對于料位開關的沖擊。
4、安裝在卸料斗內：料位開關螺牙底端與桶壁之間的最大距離不超過60mm，可避免因物料的不當堆積而發生誤報警的情況。
5、不同工況介質推薦叉體的安裝方向

工況	推薦方向
通常情況	垂直向下安裝，水平安裝，叉端向下傾斜安裝均可。
物料中有塊狀或顆粒	垂直向下安裝，傾斜向下安裝
高粘度液體	只能垂直向下
